写字楼配电 · 功能性分开供电
综合写字楼母线设计方案
适用于高层综合大型写字楼 | 照明/空调/计算机三大系统分开独立供电 | 互不干扰，单系统故障不扩散
3系统照明/空调/计算机分开
IP65地下室高防护
每层标准插接口
双母线井道受限可选
系统安装示意图

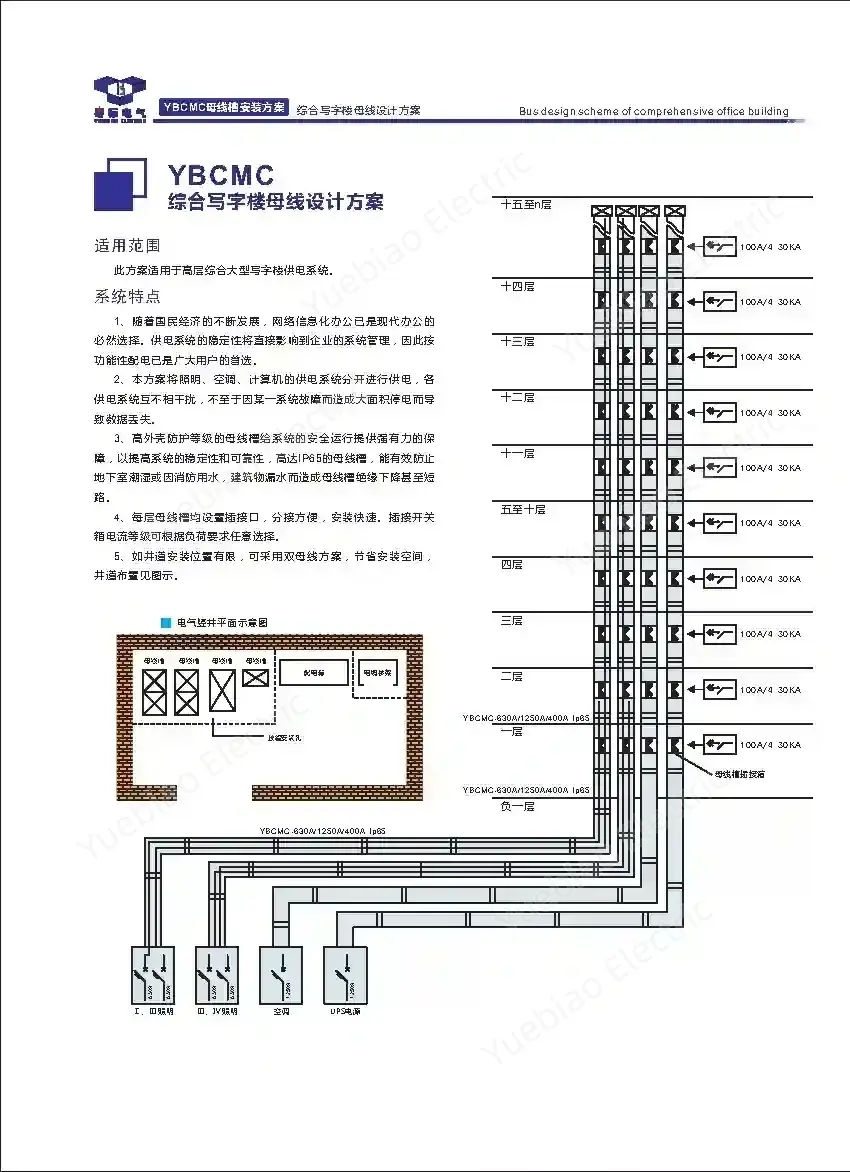

综合写字楼母线槽系统图（三系统独立供电）
电气竖井平面布置示意
01
功能性配电——三系统独立供电
照明、空调、计算机三大系统分别由独立母线回路供电，各系统互不干扰。任一系统故障不会导致大面积停电，有效避免数据丢失与办公中断。
02
高防护等级保障系统安全
地下室水平段采用高达IP65防护等级的母线槽，有效防止潮湿、消防用水及建筑物漏水导致的绝缘下降甚至短路，提升系统稳定性与可靠性。
03
每层标准插接口快速分接
每层母线槽均预留标准插接口，分接方便、安装快速。插接开关箱电流等级可根据楼层照明、空调、计算机的实际负荷要求任意选配。
04
双母线紧凑方案（井道受限）
如电气竖井安装位置有限，可采用双母线方案，在有限井道空间内实现多回路并行，节省安装空间，井道布置紧凑合理。
05
网络信息化办公适配
针对现代办公对供电稳定性的高要求，功能性配电设计已成为5A级写字楼、数据中心及智能办公系统的首选配电方案。
06
分层独立计量管理
各楼层、各系统可独立配置插接箱与计量装置，便于物业进行能耗统计、分户计费及后期智能化配电管理系统对接。
技术配置参数
| 供电系统 | 母线槽型号 | 额定电流 | 导体材质 | 防护等级 | 备注 |
|---|---|---|---|---|---|
| 地下室水平段 | YBCMC-630/1250/400 | 400-1250A | T2铜排 | IP65 | 防潮/防消防水/防漏水 |
| 照明系统 | YBCMC-400~630 | 400-630A | T2铜排 | IP54 | 独立回路，办公照明 |
| 空调系统 | YBCMC-800~1250 | 800-1250A | T2铜排 | IP54 | 独立回路，中央空调 |
| 计算机/数据中心 | YBCMC-630~1000 | 630-1000A | T2铜排 | IP54 | 独立回路，UPS兼容 |
| 楼层插接箱 | - | 100A/4 30kA | - | - | 每层设置，负荷任选 |
| 双母线紧凑方案 | YBCMC-400~800 | 400-800A | T2铜排 | IP54 | 井道空间受限时选用 |
典型应用场景
5A级写字楼
高层综合写字楼
照明、空调、计算机三大系统分开供电，单系统故障不扩散。IP65地下室防护应对消防与潮湿，保障整楼办公零中断。
智能办公
网络信息化办公园区
功能性配电适配现代办公对供电稳定性的高要求，分层插接便于后期智能化能耗管理，支持数据中心与UPS无缝接入。
旧楼改造
写字楼电井扩容改造
双母线紧凑方案解决老旧写字楼电井空间不足难题，无需扩大竖井即可实现多回路升级，施工周期短、对办公影响小。
获取综合写字楼功能性配电方案与CAD图纸
技术工程师1小时内回电，确认楼层数、三系统负荷与井道空间尺寸
或直接致电：189-4857-5948（粤标电气技术支持）| 工作时段：周一至周六 08:30-18:00
120+配电工程项目的共同选择
