小高层配电 · 双母线互为备用
小高层建筑双母线供电方案
适用于18层以下住宅、公寓及商业裙楼 | 最大电流1600A | 双干线并行互为备用，故障秒级切换
≤18层适用建筑高度
≤1600A最大额定电流
IP65地下室防护等级
TN-S三相五线制接地
系统安装示意图

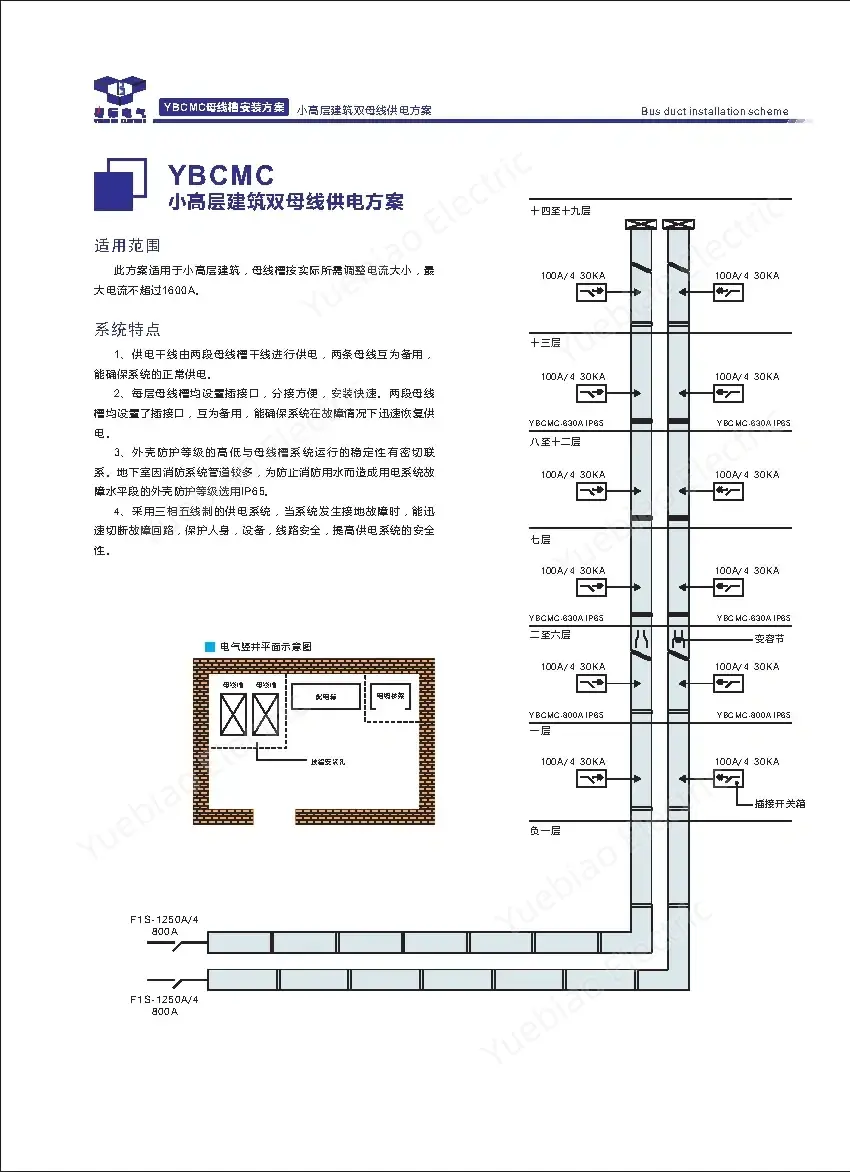

双母线干线系统图（互为备用）
电气竖井平面布置示意
01
双干线互为备用
两段母线槽干线并行供电，互为热备用。任一路故障时另一路即时承载全负载，确保住宅及公共照明不间断。
02
全层插接快速分接
每层母线槽均预留标准插接口，分接方便、安装快速；故障时可迅速切换至备用回路恢复楼层供电。
03
地下室IP65高防护
水平穿越段外壳防护等级达IP65，有效防范消防管道喷淋水及地下室潮湿，保障底层配电房安全运行。
04
三相五线制接地保护
采用TN-S五线制系统，发生接地故障时迅速切断故障回路，全面提升人身、设备与线路安全等级。
技术配置参数
| 楼层分区 | 母线槽型号 | 额定电流 | 导体材质 | 防护等级 | 支架间距 | 备注 |
|---|---|---|---|---|---|---|
| 地下室水平段 | YBCMC-800~1250 | 800-1250A | T2铜排 | IP65 | 1.2m | 防消防水/潮湿 |
| 1-6F 低区 | YBCMC-800 | 800A | T2铜排 | IP54 | 1.5m | 双回路互为备用 |
| 7-12F 中区 | YBCMC-1000 | 1000A | T2铜排 | IP54 | 1.5m | 双回路互为备用 |
| 13-19F 高区 | YBCMC-1250~1600 | 1250-1600A | T2铜排 | IP54 | 1.5m | 双回路互为备用 |
| 楼层插接箱 | - | 100A/4 30kA | - | - | - | 每层设置，互为备用 |
典型应用场景
住宅公寓
18层以下高层住宅
双回路设计满足一、二级负荷供电可靠性要求，插接箱分层设置便于物业分户计量与检修。
商业裙楼
底商+住宅混合建筑
底层商业与上部住宅分区供电，母线槽插接口快速分接，商铺改造无需重新敷设电缆。
公共建筑
学校/医院/机关楼
对供电连续性要求高的场所，三相五线制接地保护系统有效降低触电与电气火灾风险。
